Установка УЧПУ NC210 на карусельные станки 1516Ф3 _ 1Е516ПФ2И _ 1А516МФ3.

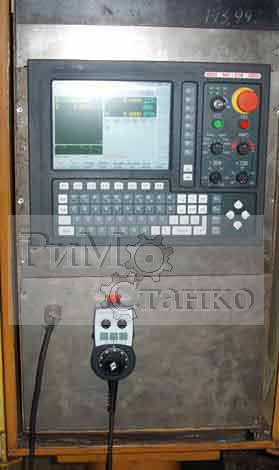

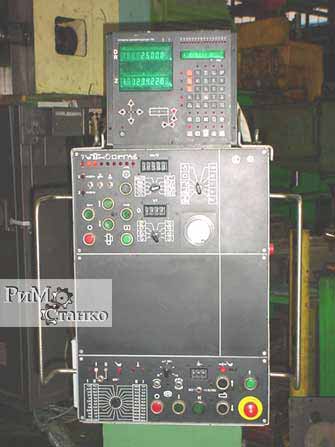

 Пульт управления УУТК-10 станка 1Е516ПФ2И с УЦИ К525


 Расточка ступицы вагонного колеса в заданный размер на станке 1516Ф3 сУЧПУ Siemens 802

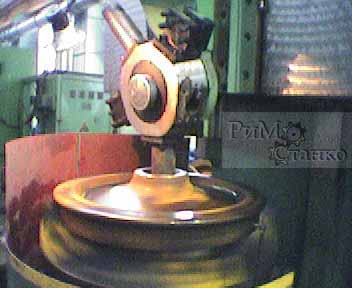

  После установки УЧПУ на карусельном станке 1516Ф3 или 1Е516ПФ2И можно производить растачивание ступицы вагонного колеса в заданный размер. Один из возможных вариантов отработан и применяется ВКМ Кулой Сольвычегодского отделения ж.д. Обработка производится двумя радиусными (верхним и нижним), одним черновым и одним чистовым резцами. Черновой и чистовой резцы используются с твердосплавными чашками типа ЖС. После проточки пары колёс, чашка на чистовом резце поворачивается и после полного использования переставляется на черновой резец. Чашечные резцы не требуют привязки резца после очередной замены. Так как величина высоты края ступицы относительно ребра колеса, диаметр и глубина ступицы различны для каждого колеса, в программе обработки необходимо использовать эти величины в качестве переменных. Для Siemens 802 это R-параметры, а для NC 210 это Е-параметры.
 Черновая обработка осуществляется в два прохода. За первый снимается до 12мм (в зависимости от начального диаметра ступицы), за второй снимается 10мм. При этом суппорт движется сверху вниз, обеспечивая максимальное резание за счет собственного веса.
Чистовая обработка производится снизу вверх. При этом исключается влияние люфта в механике станка. Обработка одного колеса (с учетом времени установки и центровки) составила 20 минут. При этом оператор вполне может работать на двух станках одновременно.


shkaf cpu

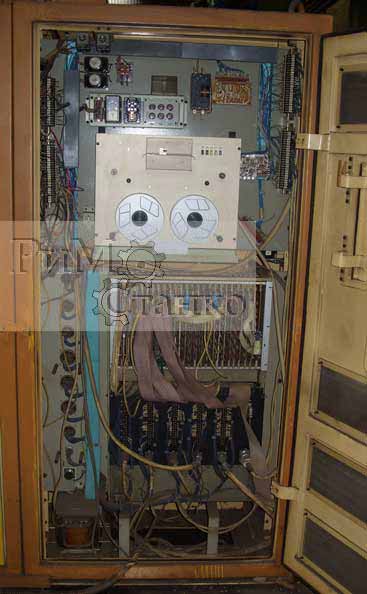

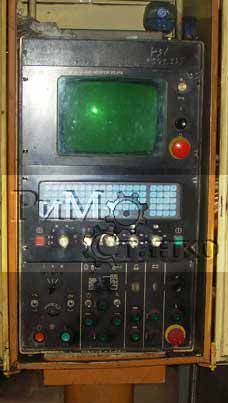

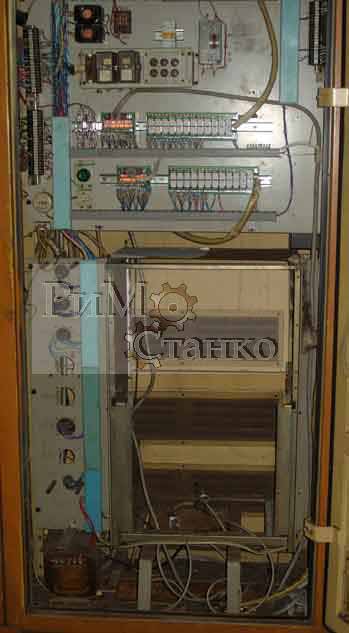

Слева шкаф и пульт управления станка 1А516МФ3 исп477 с УЧПУ Нейрон до модернизации, справа -после модернизации и установки NC210. Шкаф ЧПУ стал практически пустым. Дискретные платы управления заменены на два модуля входов и два модуля релейных выходов.
pult 1A516MF3

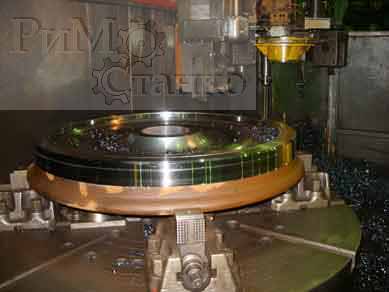

 Обработка вагонного колеса на станке 1А516МФ3 с УЧПУ NC 210
